渦街流量計

2020-06-08


概述

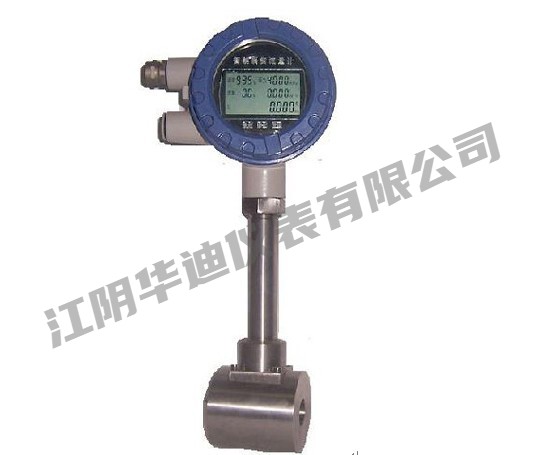

  LUGB型渦街流量?jī)x表是流量測量和自動控制的重要儀表,可適用于氣體、液體、蒸汽的流量測量,廣泛用于石油、化工、冶金、熱力、紡織、造紙、電力、環保及市政建設等行業。


工作原理

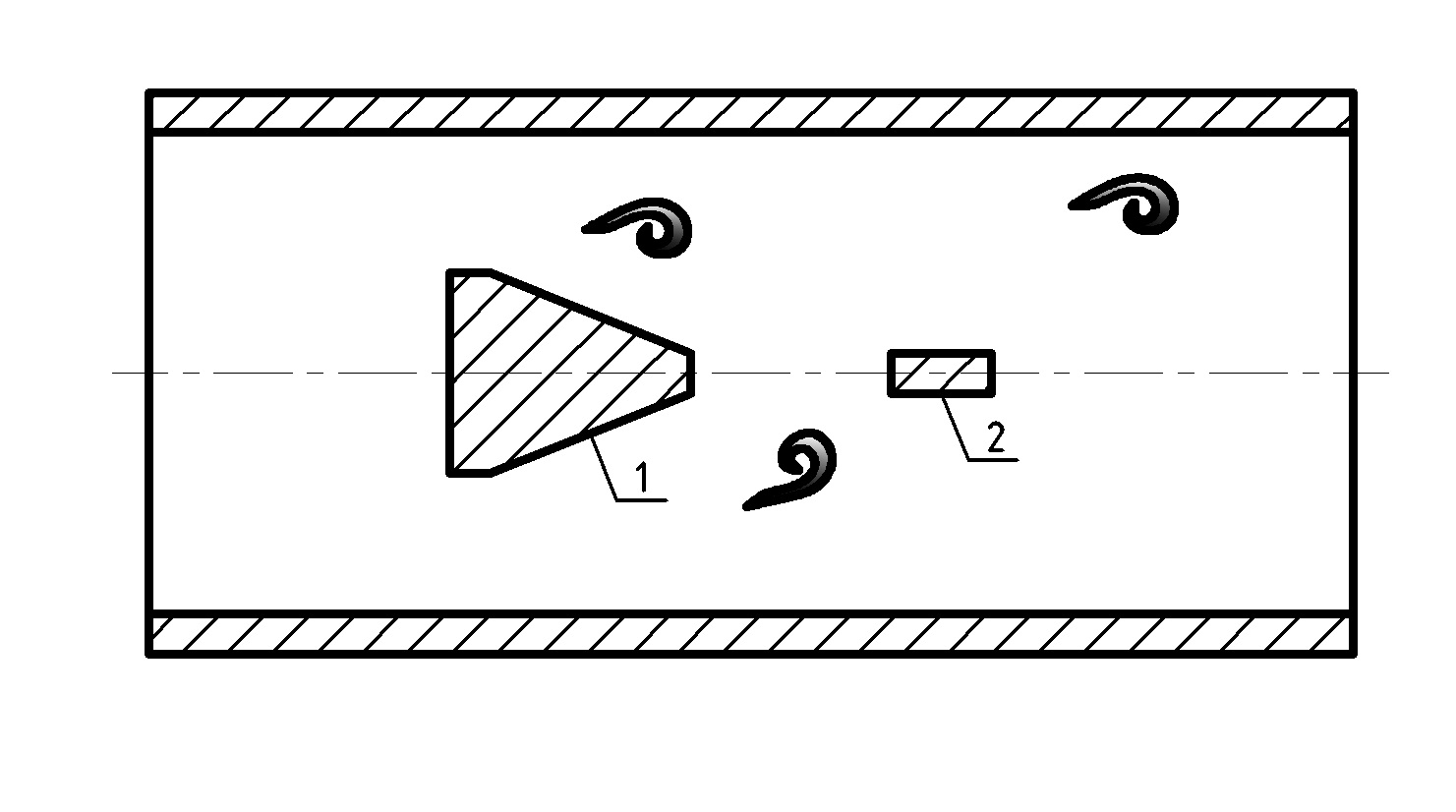

在流體中設置非流線型旋渦發生體(阻流體),則從旋渦發生體兩側交替地產生兩列有規則的旋渦,這種旋渦稱為卡曼渦街,如圖()所示。

                                            1-旋渦發生體  2-壓電傳感器

旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f,被測介質來流的平均速度為V,旋渦發生體迎流面寬度為d,表體通徑為D,根據卡曼渦街原理,有如下關系式:


                         f=StV/d                 公式(1)

式中:

f-發生體一側產生的卡門旋渦頻率

  St-斯特羅哈爾數(無量綱數)

  V-流體的平均流速

  d-旋渦發生體的寬度

由此可見,通過測量卡門渦街分離頻率便可算出瞬時流量。



    ● 主要功能及特點

         ●  具有較寬的測量量程范圍、精確度高、壓損小, 具有高可靠性和長期穩定性。

●  結構簡單,安裝維護方便,無可動部件、無機械磨損。

●  全新的外觀設計,本體采用精密鑄造工藝,外形美觀,耐高溫、抗腐蝕性強。

●  常用信號有脈沖或者模擬信號,信號穩定,抗干擾能力強。

● 技術參數

●  測量介質:液體、一般氣體、蒸汽

●  公稱通徑:DN15DN300(滿管式)、DN150DN2000(插入式)DN2000以上口徑協議供貨

●  介質溫度:-40100℃(常溫)、100250℃(中溫)、100320℃(高溫)

●  公稱壓力:1.6MPa、2.5MPa、4.0MPa(>4.0協議供貨)

●  精    度:±1%R,±1.5%R(滿管式)

          ±1.5%R,±2.5%R(插入式)

●  供電電源:+12VDC(三線制脈沖輸出)、+24VDC(三線制脈沖輸出型及二線制電流輸出型)

、3.6V鋰電池、雙供電

●  本體材質:304(其它材料協議供貨)

●  防護等級:IP65(其它防護等級協議供貨)

●  環境條件:溫度-20℃~55℃,相對濕度5%90%,大氣壓力86106kPa流量計的口徑選型很重要,要遵循一些原則進行選擇,口徑選擇:被測介質的最大流量、常用流量、最小流量;最高壓力、常用壓力、最小壓力;最高溫度、常用溫度、最低溫度;流量測量是否處于儀表的最佳工作范圍(即上限流量的1/2~2/3處)

●  工況體積測量范圍表

儀表口徑

(mm)

液體

氣體/蒸汽

測量范圍

(m3/h)

輸出頻率范圍

(Hz)

測量范圍

(m3/h)

輸出頻率范圍

(Hz)

20

     17

37260

     630

2261130

25

   1.610

32214

     955

1901178

32

   2.115

17150

    15140

1501395

40

   2.525

13130

22200

1151011

50

   3.535

993

36320

96854

65

   6.568

882

50480

61583

80

10100

665

75628

47402

100

15150

550

   1301100

43367

125

27275

547

   2001700

33290

150

40350

433

   2802240

27221

200

80650

326

   5804200

24167

250

   120950

319

   9705500

20112

300

1801800

222

  14608000

    1795

(400)

1803000

   5.687

 275027000

85880

(500)

3004500

   5.688

 430043000

85880

(600)

4506500

   5.789

 610061000

85880

(800)

75010000

   5.788

 11000110000

85880

(1000)

12001700

   5.888

17000170000

85880

注:表中(400)(1000)口徑為插入式
