LZ系列智能金屬管浮子流量計
二．型號說明
型號規格表
|
LZ— |
金屬管浮子流量計 |
|||||||||
|
|
代號 |
指示器 |
||||||||
|
Z |
基本型指示器 |
|||||||||
|
D |
遠傳型指示器 |
|||||||||
|
|
代號 |
公稱通徑 |
||||||||
|
-15 |
DN15 |
|||||||||
|
-25 |
DN25 |
|||||||||
|
-40 |
DN40 |
|||||||||
|
-50 |
DN50 |
|||||||||
|
-80 |
DN80 |
|||||||||
|
-100 |
DN100 |
|||||||||
|
-150 |
DN150 |
|||||||||
|
|
代號 |
結構形式 |
||||||||
|
/ |
下進上出 |
|||||||||
|
H1 |
左進右出 |
|||||||||
|
H2 |
右進左出 |
|||||||||
|
AA |
側進側出 |
|||||||||
|
LA |
底進側出 |
|||||||||
|
S |
螺紋連接 |
|||||||||
|
M |
快速接頭連接 |
|||||||||
|
|
代號 |
本體材質 |
||||||||
|
R1 |
321不銹鋼 |
|||||||||
|
R4 |
304不銹鋼 |
|||||||||
|
R6 |
316不銹鋼 |
|||||||||
|
R6L |
316L不銹鋼 |
|||||||||
|
Hc4 |
哈C合金 |
|||||||||
|
Ti |
鈦 |
|||||||||
|
F |
內襯F46(PTFE) |
|||||||||
|
|
代號 |
指示器類型 |
||||||||
|
M7 |
線性指示器 |
|||||||||
|
M9 |
非線性指示器（就地指針顯示瞬時流量） |
|||||||||
|
|
代號 |
組合功能 |
||||||||
|
ESK |
24VDC；遠傳4-20mA標準電流信號 |
|||||||||
|
ESK-Z |
24VDC；遠傳4-20mA；現場LCD顯示瞬時及累計流量 |
|||||||||
|
ESK-D |
現場鋰電池供電；LCD顯示瞬時及累計流量 |
|||||||||
|
K1 |
帶一上線報警點信號 |
|||||||||
|
K2 |
帶下上線報警點信號 |
|||||||||
|
K12 |
帶一上線和一下線報警點信號 |
|||||||||
|
|
代號 |
防爆類型 |
||||||||
|
Ex |
本安防爆 |
|||||||||
|
Exd |
隔爆 |
|||||||||
|
|
代號 |
測量介質分類 |
||||||||
|
L |
液體 |
|||||||||
|
G |
氣體 |
|||||||||
|
|
代號 |
增加功能 |
||||||||
|
T |
測量管帶有保溫/隔熱夾套 |
|||||||||
|
HT |
測量介質溫度大于120°高溫 |
|||||||||

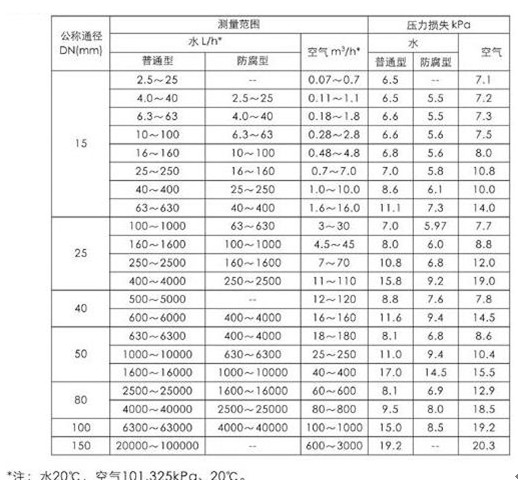

三．參考流量
四．轉換器形式
夾套連接法蘭標準為:GB/T9119 PN1.6 DN15
五、安裝形式

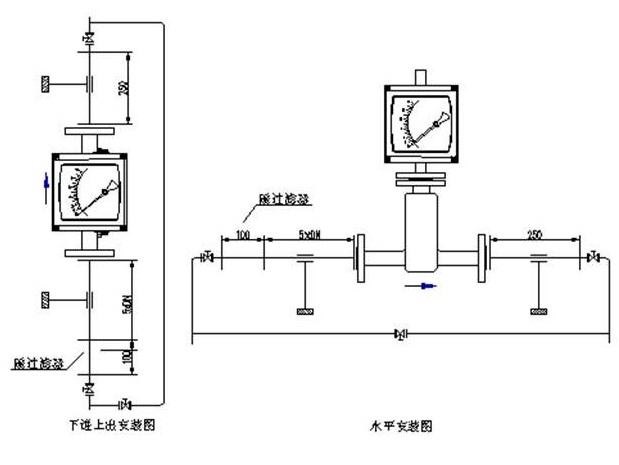

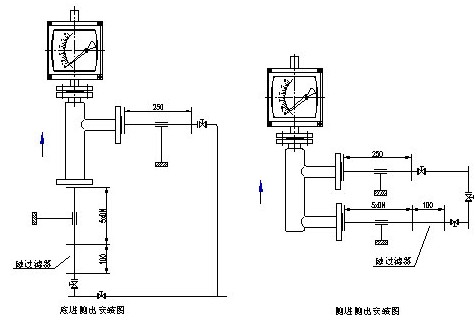

流量計垂直安裝，流量計中心線與鉛垂線的夾角不超過5°，在流量計的上游須保證五倍公稱通徑的入口直管段，下游保證250mm出口直管段。如果介質中含有固體雜質，應在流量計上游加裝過濾器；如果介質中含有鐵磁性物質，應在流量計的上游安裝磁過濾器。為了便于維護和清洗且不影響生產，建議安裝旁通管路。為了避免由于管道引起的流量計變形，安裝法蘭必須與儀表同軸并且相互平行，并適當?shù)刂喂艿酪员苊夤艿勒駝雍蜏p小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游。用于測量氣體時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作。
六、限位開關報警裝置
限位開關報警裝置在指示器中的部分由感應頭、鋁片等組成，感應頭被安裝在能被指針軸上的鋁片切割的位置，通過改變感應頭的位置可以任意設定限位值。感應頭輸出信號給金屬轉子流量指示控制儀。
技術參數
1.供電電源：24V AC±10%
2.功耗：≤3W
3.工作溫度：-25℃～60℃
4.輸出觸點容量：24VAC 3A

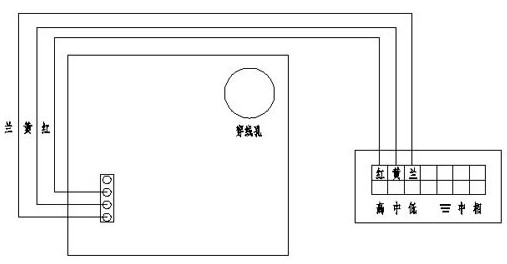

接線圖
報警點的改變須打開前蓋,松開刻度盤上的小指針的螺釘,調整到需要的位置后,再將螺釘緊固,最后裝好前蓋。
七、設計選用及訂貨須知
1.根據測量流體是氣體或液體,正確遠用氣體或液體金屬管浮子流量計。
2.被測流體無腐蝕性選用普通型，有腐蝕性選用耐腐型。
3.訂貨時請注明被測介質名稱、流量、管道通徑及工作壓力、溫度、密度、粘度等情況。我公司根據用戶提出的密度等進行刻度修正，制作特殊的流量標尺。
4.根據被測流體的測量范圍、應用場合等選擇合適型號的規格品種。如有特殊要求的流量計，請來公司或來函與銷售部聯系。
