楔型孔板

2020-06-08


注意事項
◆安 裝
▲可水平、垂直或傾斜安裝,應保證管內充滿液體。
▲節流裝置前,后直管段應是直的,無肉眼可見彎曲,同時應是“圓的”,內壁應潔凈,無凹坑與沉淀物。
▲直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定。
▲引壓管路安裝應符合標準規定的規范。



3楔形孔板流量計
有分體式安裝和一體式安裝兩種結構:
分體式安裝由獨立的楔形孔板、差壓、壓力、溫度變送器、流量計算儀、截止閥等部份組合而成。各部份之間的連接組合由用戶自己完成。有防爆型及普通型兩種。
一體式安裝由AW2003型智能顯示儀和楔形孔板裝置一道組成楔形孔板流量計。它自帶有高品質的差壓傳感器、壓力傳感器,熱電阻溫度傳感器。AW2003-型智能顯示儀不僅在差壓傳感器量程范圍自動適應,而且各種補償系數如:流出系數C、流束膨張系數ε等均進行在線計算,真正實現了擴大量程的同時保證計量的精度。采用大屏幕LCD同屏顯示累積流量、瞬時流量、瞬時壓力、瞬時溫度值,不用人工切換。4-20mA兩線制瞬時流量輸出。分本安型防爆產品及普通型產品兩大類。

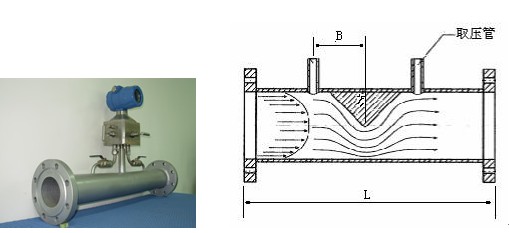

楔型孔板流量計簡介

楔形孔板是楔形流量計的檢測件,它是一塊V型的節流件,安裝在管道的上部,它的園滑頂角朝下,這樣有利于含懸浮顆粒的液體或粘稠液體及臟污介質順利通過,不會在節流件上游側產生滯流。楔形孔板與其它的非標準節流裝置一樣,歷史悠久,使用穩定可靠。但由于至今楔形孔板仍未標準化,屬于非標準類節流裝置。因此其流出系數仍必須由實流校準來定。
特點
由于楔形孔板結構獨特,可用于粘滯性液體的流量測量,粘度可高達500 mPa.S,如燃油、渣油、重油等。適用于含懸浮顆粒的液固混合物,如漿狀流體、污水等的流量測量。雷諾數使用范圍寬廣,適用于極低的雷諾數(ReD=300),而雷諾數上限可達到106 以上。 楔形流量傳感器無沉積、不堵塞,適用范圍廣,除應用于一般氣體、液體、蒸汽外,特別適用于高粘度、結晶混合液、臟污的液體及高含塵氣體的流量測量。長期運行精度高、穩定性好。楔型流量傳感器結構簡單、可靠、無可移動部件與易損部件。使用壽命長。

主要技術參數
▲流量測量范圍度:>1:20
▲測量管徑:25~1000mm(超過范圍可特殊訂貨)。
▲測量精度: 0.5級,1級。
▲雷諾系數使用范圍:300~1x106。
▲測量液體粘度上限:500MPa.S。
▲工作壓力范圍:≤6.4MPa。
▲安裝連接方式:法蘭連接 焊接連接
▲工作環境溫度:-20-+70℃。
▲工作環境相對濕度:15~85%。
▲電源電壓:24V.DC。
▲通訊方式:RS485。

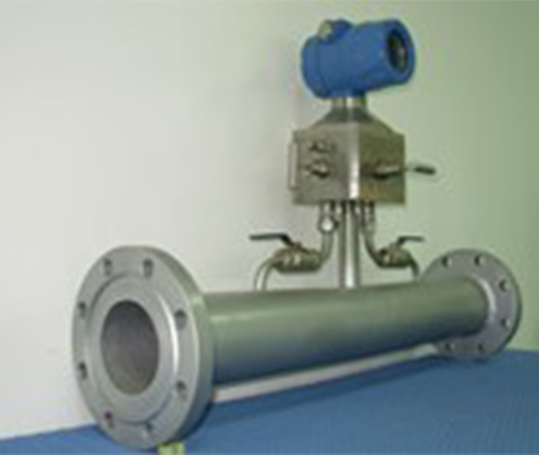

楔形流量計是我公司生產的差壓式流量測量?jī)x表, 產品可以滿足大多數流體的測量要求,它結構簡單、性能可靠、安裝使用方便、價格便宜。被廣泛用于清潔液體、高粘度流體、腐蝕性流體、漿液、各種氣體包括空氣、蒸汽、臟污煤氣和天然氣等的測量。在管道雷諾數小至500或介質粘度高達500mPa.s的情況下也可使用。楔形流量計更理想地適用于傳統流量?jī)x表無法勝任的場合。

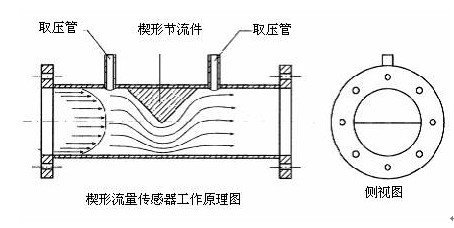

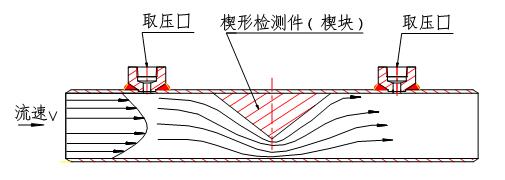

楔形流量計測量原理圖

通過節流件——楔塊產生的差壓的平方根正比于質量或體積流量,不同的弓形高

度h與管道直徑D的比(楔形比h/D)來確定不的流量測量范圍,楔形流量計可以解決你最困難的流量測量,并保證精確可靠的測量結果。


式中:qv——體積流量,m3/s

      C——流出系數;

      ε——可膨脹性系數;

      m——節流面積比,m=S1/

      S1——弓形流通面積, m2;

      D——管道內徑, m;

      Δp——差壓,Pa;

      ρ——被測介質密度,kg/m3

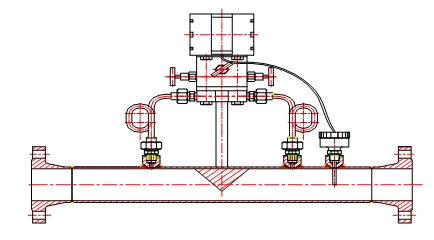

1.      一體化  傳感器、三閥組、差壓變送器一體化安裝,省去導壓管路、閥門、管件,整個系統更簡單,測量精度與可靠性大大提高。

2.智能化  選用智能差壓變送器時,可通過HART協議或通信方式(現場總線協議)對流程參數進行設定、組態,根據被測介質流量的變化,調整差壓,使系統范圍度大大拓寬;選用智能式多參數差壓變送器時,可實現多參數測量(差壓、體積流量、質量流量、壓力、溫度),實現完全的溫度壓力補償,直接輸出精確的流量信號。

3.準確度高,重復性好,配置高精度差壓變送器可實現流量的精確測量。

結構簡單、可靠性高、使用壽命長?鼓p免維護(無可動部件)。

4.對介質適應能力強,能測量高、低壓流體,除一般氣體、液體、蒸汽外,特別適用于高粘度流體、漿液、腐蝕性、易結晶、含懸浮物多的流體及臟污的流體,無節流件的“積污”和取壓口的堵塞問題。

5.對安裝直管段要求低,能有效避免或減少測量系統的附加測量不確定度。

流量測量體系

    完整的LX楔形流量測量體系(參見LX楔形流量計測量單元結構示意圖),應包括LX楔形流量傳感器、差壓變送器、三閥組、溫度、壓力變送器、流量顯示積算儀或流量計算機。除LX楔形流量傳感器外,均為選配件,本公司可代為用戶成套。

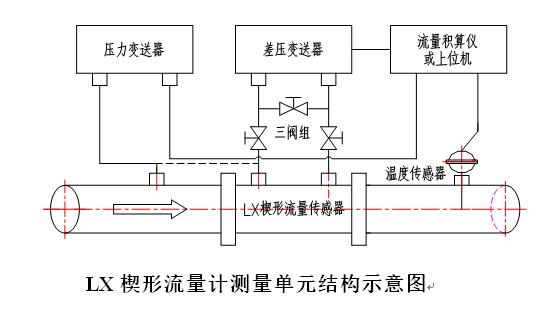

LX楔形流量計測量單元結構示意圖
