V型錐流量計

2020-06-08

V型錐流量計可測量液體、氣體和蒸汽,流體的條件可從深底溫到臨界狀態。測量雷 諾數最高可達500萬,最底雷諾數為S000甚至更低=其工作原理與傳統差壓流量計相同, 均遵循流體在封閉管道中流動時的能量守恒原理。

工作原理

 V錐流量計與其它差壓式流量儀表原理相同,也是一種節流式差壓流量計,都是遵循封閉管道中流體質量守恒(連續性方程)和能量守恒(伯努利方程)定律。在穩定流的情況下,管道中的差壓與流量的平方成正比。

節流件錐體設計

V型錐流量計與傳統差壓儀表測量原理相似,但幾何結構卻有很大不同,V型錐流量 計是通過懸在管道中心處的錐體來改變流體的流態,流體包圍錐體流過,使得V型錐產 生許多傳統差壓表所沒有的特點。這一設計特點在多年的理論和實驗論證中得到的理想效果,在很長的平直管道中,如果沒有阻擋物,也沒有任何干擾,其流體被稱為充分發展流。 如果在管道的截面上取一條直徑上的線,在線上每一點處的流速都是不同的。貼著管壁 處的流體,因為摩擦力的阻礙,速度幾乎為零,而中心處的流速最大。

技術特性

1、 高精度和高重復性

V型錐流量計的測量精度可達±0. 5%,重復性在±0. 1%之間。

2、 量程范圍寬

V型錐流量計的量程范圍超出了傳統的差壓流量計,量程比可達10: 1

3、 無苛刻的直管段要求V型錐能有效改善流速分布輪廓,使得它相對其他差壓儀表更能減少對上游直管段的 要求。V型錐上游直管段1-2D,下游3-5D。這樣大大減少用戶在直管段上的費用消耗和麻煩。

4、 自清詰功能

管壁處流速的加快使流體中的粘污性雜質、凝結物、粉塵等無法沉積或粘在V型錐及 錐體附近的管壁上,引壓孔不易堵塞。

5、 耐磨損,長期穩定性好

錐體節流緣鈍角設計,流體經過錐體時形成邊界層,使流體離開了節流緣,邊界層效 應使臟污流體不能磨損節流緣,而其自潔功能,保持管內徑恒定,故其P值長期不變, 因此無須從復標定,具有長期穩定性。

6、 差壓信號穩定

傳統差壓流量計有“信號跳躍”現象,這就意味著即便流體流動是穩定的,信號的脈 動也依然存在,普通孔板引起持續的渦流,產生低頻的,大幅度的干擾信號,嚴重影響 差壓的取值穩定而V型錐流量計的情況正好相反,它所產生的是高頻、低幅的小旋渦, 對差壓取值的穩定影響很小。典型應用:焦爐煤氣、煙道氣、丙稀氣、天然氣、氫氣、 氮氣、有機氣體、空氣、循環水、多相液體、漿液、液化石油氣、原料油、氨蒸汽等,

7、 相對壓損小

由于沒有銳利的緣口,V型錐流量計引起的壓力損失是恒定的,且遠比孔板的壓損小。

內錐式流量計計算公式

Q = 0.003998x ax m x D2 式中:

Q 一被測介質的流量       m3/h)

a —流量系數; m 一流通面積比 D—管道內徑,mm AP —差壓;           Pa)

P —工作狀態下介質密度   Kg/m3)

安裝方向

依照產品供貨范圍以及輸出信號的不同,V型錐流量計可分為四大類:

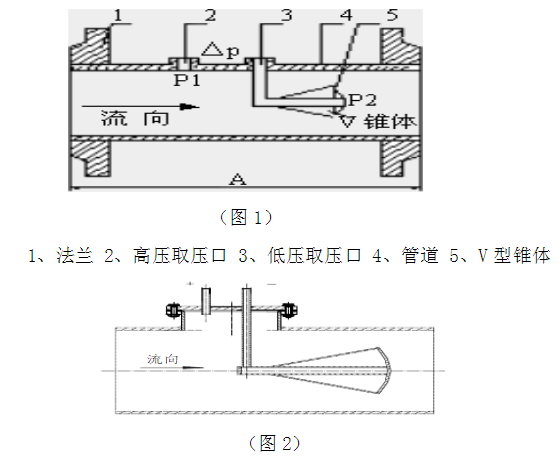

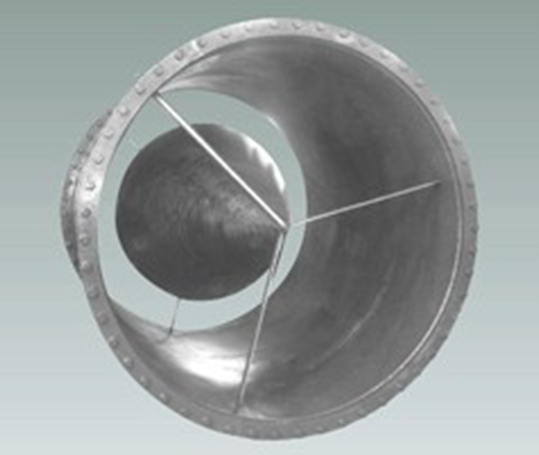

1、V型錐式流量傳感器(基本型)(圖1),大管徑插入式(圖2)

該產品只提供差壓信號的形成部分(節流部分),不提供差壓流量變送器,和流量顯示 部分。輸出信號為差壓。
1
、法蘭2、高壓取壓口 3、低壓取壓口 4、管道5、V型錐體
