油動機傳感器

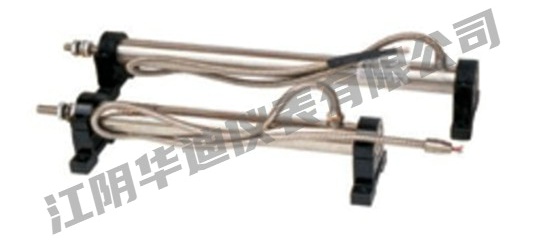

HTD系列油動機傳感器
HTD系列油動機傳感器是專為測量汽輪機組閥位開度行程而設計的,與HXW-Y型油動機監控儀相配
合,具有閥位行程的遠傳指示,報警,恒流輸出等功能.
采用中頻差動變壓器式位移傳感器作為傳感元件,是一種高可靠的LVDT位移傳感器,抗干擾
能力強,線性好,結構簡單,不易損壞,能長期連續使用。
測量原理:如圖所示,當鐵芯在中頻信號的螺旋線圈內移動時, A 與 B 之間的阻抗和 B 與
C之間的阻抗產生變化,由于阻抗的變化與鐵芯移動成正比,即電壓的變化與鐵芯的位移成線性
關系,故取出 VAB , VBC 的電壓差值即可測量出鐵芯的位移量。
技術指標:
量程:0~500mm(量程由用戶自定)
準確度:±1%(滿量程)
環境溫度:-20℃~+100℃
相對濕度:≤80%

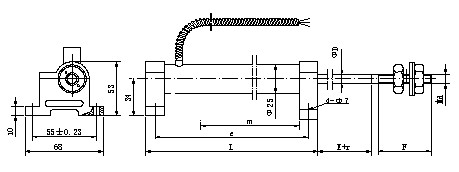

型號\規格 e l m 行程 初拉長度(E) ΦD Md F
HTD-50-3 105 120 80 50 15 Φ6 8 40
HTD-100-3 185 200 160 100 15 Φ6 8 40
HTD-150-3 235 250 175 150 15 Φ6 8 40
HTD-200-3 285 300 220 200 15 Φ6 8 40
HTD-250-3 337 352 265 250 15 Φ6 8 40
HTD-300-3 455 470 370 300 15 Φ6 8 40
HTD-350-3 455 470 370 350 15 Φ6 8 40
HTD-400-3 605 620 505 400 15 Φ6 8 40
HTD-450-3 755 770 590 450 15 Φ6 8 40
HTD-500-3 755 770 590 500 15 Φ6 8 40
訂貨指南
HTD- A □ - B □ - C □
選型說明
量程范圍 A □: 1 —— 0 ~ 100 mm ; 2* —— 0 ~ 200 mm ; 3 —— 0 ~ 250 mm ;
4 —— 0 ~ 300 mm ; 5 —— 0 ~ 400 mm ; 6 —— 0 ~ 500 mm ;
7 —— 0 ~ 50 mm ; 8 —— 0 ~ 150 mm
線制選擇 B □: 1 —— 3 線制; 2 —— 6 線制
形式選擇 C □: 1* ——單支; 2 ——雙支
無特殊情況:廠家按*項生產;如有特殊要求,請與我公司協商。
