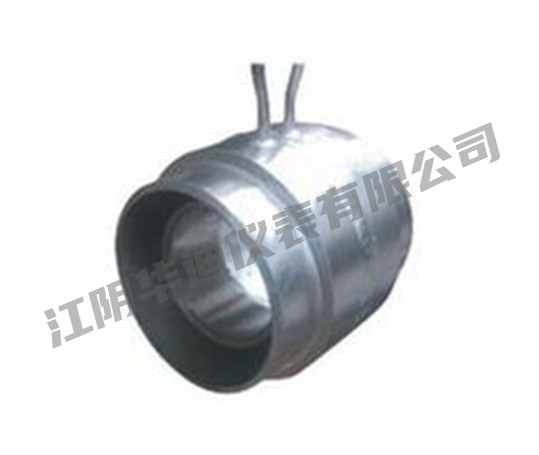

標準噴嘴
一、概述
噴嘴流量計又叫標準噴嘴流量計、標準噴嘴、ISA1932噴嘴,與標準孔板、文丘里管流量計、文丘里噴嘴一樣屬于國家標準規定的標準節流裝置。符合國家標準GB/2624-1993,因此與標準孔板一樣無需實流標定,只要按國標設計和加工就能達到設計的精度,但前提同樣要用戶能夠較準確的提供:常用流量、介質、工作溫度,工作壓力,工藝管內外徑這五個參數。
二、 特點:
與孔板流量計相比,噴嘴流量計的壓力損失較小,因而節約能源,比較堅固耐用,適合高溫高壓流體,廣泛使用在電力、化工等行業的蒸汽流量測量。本公司生產的噴嘴流量計包括標準噴嘴(ISA1932噴嘴)、長頸噴嘴兩。其設計制造均符合國際標準ISO5167或國家標準GB/T2624的規定。
三、分 類
(1) 標 準 噴嘴(ISA1932噴嘴)
適用介質;特別適合高溫高壓蒸汽和水、也可用于各種氣體、液體
公稱口徑:DN50—500mm
(DN>500亦可設計、生產)
工作壓力:≦42MPa
工作溫度:-50℃ — 650℃
取壓方式:角接(單獨環室、法蘭環室一體或直接鉆孔)取壓
噴嘴安裝方式:法蘭(直接鉆孔兼取壓件)、緊固件夾持式
法蘭、環室、緊固件夾持式
夾持件(兼取壓件)焊接式
執行標準:IS05167; GB/T2624
精確度:符合標準:±1.0 %
材質:法蘭或夾持件:按介質溫度可選碳鋼、合金鋼;不銹鋼等
噴 嘴:不銹鋼304; 316等
(2) 長 徑 噴嘴
適用介質;特別適合高溫高壓蒸汽和水、也可用于各種氣體、液體
公稱口徑:DN50—630mm
工作壓力:≦42MPa
工作溫度:-50℃ - 650℃
取壓方式:徑距(D-D/2)取壓
噴嘴件安裝方式:配帶并焊接上、下游管段再按徑距(D-D/2)設置取壓孔?
執行標準:IS05167; GB/T2624
精確度:符合標準:±2.0 %
材質:上、下游管段按介質溫度可選碳鋼、合金鋼;不銹鋼等
噴 嘴;不銹鋼304; 316等
四、噴嘴流量計結構形式

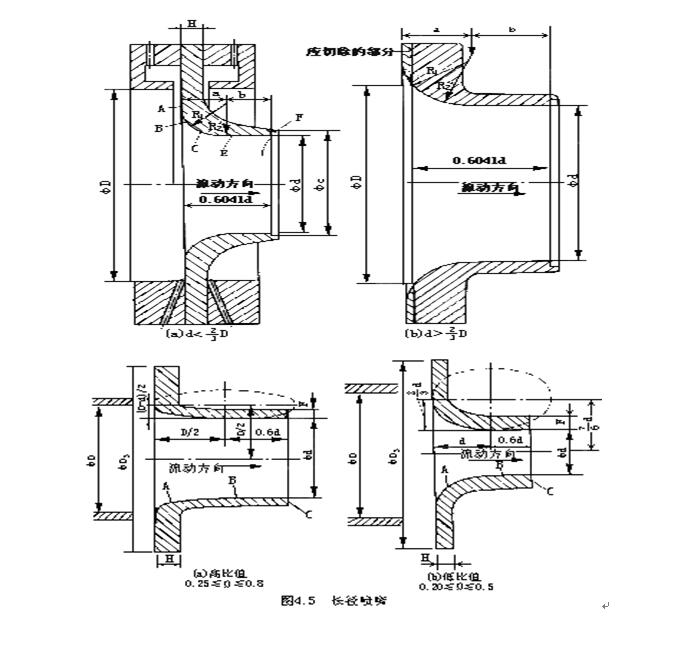

標準噴嘴由垂直于軸線的入口平面部分A、圓弧形曲面B和C所構成的入口收縮部分、圓筒形喉部E和為防止邊緣損傷所需的保護槽F組成,其取壓方式上游取壓口采用角接取壓,下游取壓口可按角接取壓設置,也可設置于較遠下游處。噴嘴總長度
當0.30≤β≤2/3時,噴嘴長度=0.6041d
當2/3≤β≤0.80時,噴嘴長度={0.4041+(0.75/β-0.25/β2-0.5225)0.5}d
ISA 1932噴嘴(圖4.4) 上游面由垂直于軸的平面、廓形為圓周的兩段弧線所確定的收縮段、圓筒形喉部和凹槽組成的噴嘴。ISA 1932噴嘴的取壓方式僅角接取壓一種。
長徑噴嘴(圖4.5) 上游面由垂直于軸的平面、廓形為1/4橢圓的收縮段、圓筒形喉部和可能有的凹槽或斜角組成的噴嘴。長徑噴嘴的取壓方式僅D-D/2取壓一種。
