LFX旋翼式蒸汽流量計

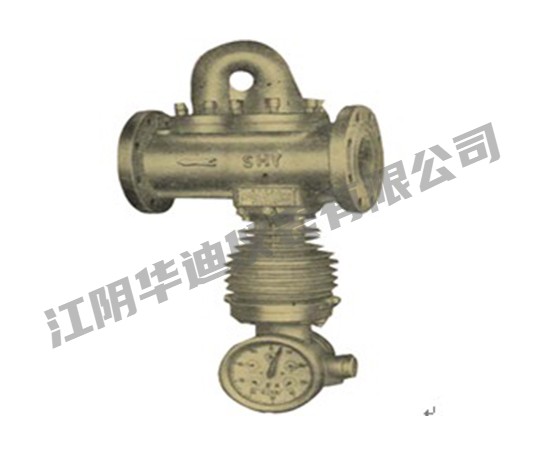

LFX型分流旋翼式蒸汽流量計 JB/T9247-99
LFX型分流旋翼式蒸汽流量計是用于計量流過管道內飽和及低過熱蒸汽的質量流量計,系現場直讀累積式,特別適用與中小企業的蒸汽計量,可為鍋爐節能提供可靠的依據。流量計為機械式儀表,用于蒸汽測量,精度不高。但可以方便的進行壓力調節, 是主要用來計量工業生產過程中飽和蒸汽和過熱度不太大的過熱蒸汽流量的機械指針式儀表,本流量計結構簡單,穩定可靠,壓力損失小,直流安裝在被測蒸汽管道上計量蒸汽累計質量(重量)。本流量計是原型蒸汽流量計的革新產品,由于采用了行星傳動的新型結構來調整壓力補償刻度,壓力補償刻度盤刻度間隔變寬,使得微量壓力的變化補償?shù)靡詫崿F(xiàn),從而保證了流量計的計量精度。顯示方式由于采用計數器與單針計量,使得表頭部分結構更加簡單,計量顯示更明顯。由于減速機構移至阻尼腔外部,從而降低了邦聯率。
原理、結構
被測蒸汽流經流量計本體:⑤時由孔板④節流,在前后壓差的作用下,一部分蒸汽通過噴嘴③進入分流管噴嘴形成的射流推動轉子軸⑥以上端的翼輪②旋轉,轉子軸下端有兩阻尼葉片⑧在注滿阻尼液的阻尼室⑨中作左尼,轉動使翼輪能充分吸收射流的動能。翼輪的旋轉力矩與阻尼力矩相平衡時,翼輪的轉速與流經流量計被測蒸汽的質量流量成正比,通過修正,分度,由指示器12、表盤上指針反映出累積蒸汽的實際流量.
特點:
1、流量計為機械型儀表,結構牢固,安裝、使用和維修方便。用被測蒸汽作動力源,無需外接動力源。
2、配有三種規格孔板,流量范圍廣。
3、在工況壓力改變后,可方便地進行壓力調節。
4、采用磁連接,密封性能好。
精度等級:2.5
最大流量:請看樣本
量 程 比:5:1
介質溫度:0~240℃
環境溫度:0~85℃
