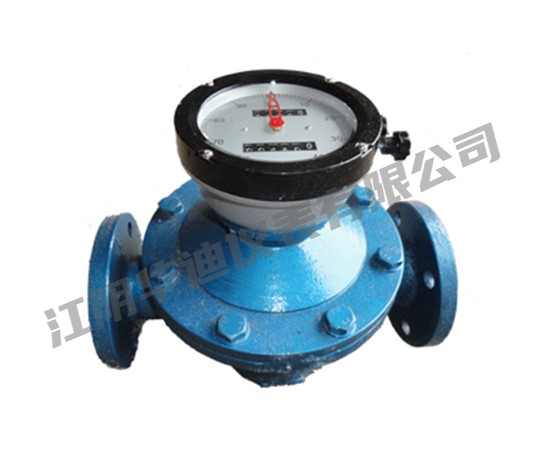

LC橢圓齒輪

測量原理

在流體流動的作用下，儀表進出口兩端形成壓差，一對橢圓齒輪在軸上不停的旋轉，其齒輪間的空腔充滿液體，隨著旋轉被排出，測出橢圓齒輪的轉數即可知道流經儀表液體的流量。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。

概述

1. LC橢圓齒輪流量計是流量流經管道內液體流量總量的容積式儀表，主要用于測量油類等昂貴介質或其他高粘度介質的累計流量。

2. LCB型遠傳型橢圓齒輪流量計，其殼體和齒輪采用Ocr17N i12Mo2不銹鋼制造，具有衛生、保潔、耐酸、耐腐蝕等優點，廣泛應用于液體飲料、日用化妝液及醫藥等要求衛生、保潔場合以及冶金、化工等工業部門腐蝕性溶液的計量；輸出脈沖信號，12VDC供電，三線制。

3. LCF型復零型橢圓齒輪流量計具有復零功能，在需多次重復記數場合使用極為方便。

主要技術參數

1. 精度等級：普通型0.5級，高精度0.2級

2. 介質壓力：普通型1.6MPa，高壓型3.2MPa

3. 粘度范圍：普通型：0.6~200mpa.s，高粘度200~1000mpa.s

4. 介質溫度：普通型<120℃,高壓型<200℃

5. 表體材質：鑄鐵、不銹鋼等

6. 轉動部件：鋁合金、不銹鋼等

7. 本安防爆：ExiallAT3

8. 連接方式：法蘭連接DN10~DN100，螺紋連接DN10~DN50

9. 安裝方式；水平、垂直

10. 口徑系列：DN10，15，20，25，40，50，80，100

11. 壓力損失：≤0.1 MPa

結構原理

1. 在儀表測量室進出口兩端液體壓差的作用下，一對橢圓齒輪A、B在軸上不停的轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。

2. LC型橢圓齒輪流量計采用磁性密封連接。積算機構以字輪表示累計讀數。

3. 橢圓齒輪流量計內與被測介質接觸的材料有鑄鐵、鑄鋁、不銹鋼、碳鋼和黃鋼等。

LC型橢圓齒輪流量變送器與二次儀表配套組成的橢圓齒輪流量計，具有遠距離顯示瞬間流量及累計流量功能，可滿足自動控制需要。

變送器具有以下特點：

1. 采用先進無觸點發信技術；

2. 精確度高，受液體粘度變化影響�。�

3. 表前無須安裝直管段；

4. 本質安全型防爆，防爆標志：ExiaIIAT3

5. 合格證書號為GYB5397，與關聯設備LB867連用，可用于相應爆炸危險場所。

安裝與使用

      1變送器安裝前，表面管道應仔細清除雜物。在安裝變送器時，應防止雜物跌入管道。橢圓齒輪盡可能安裝成水平位置。

      2.在變送器前需裝過濾器，防止變送器因雜物而扎住而阻塞管道。過濾器應定期清洗。

      4. 變送器應安裝泵的輸出端，否則也會造成儀表誤差增大。

      5. 變送器周圍不應有影響儀表工作的強磁場存在。
