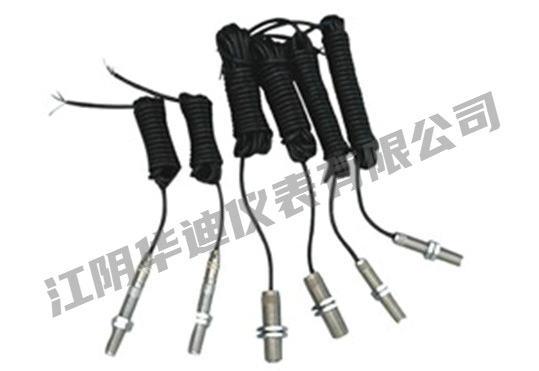

霍爾旋轉方向傳感器
2020-06-09
霍爾旋轉方向傳感器，內部集成了兩個霍爾器件，按一定的角度布置，感應出兩個頻率，幅度，
極性相同的轉速信號，而隨旋轉方向的不同，這兩個信號有不同的相位差，傳感器內的特殊電
路檢測這個相位差而產生方向邏輯輸出。
技術指標
1.輸入電壓： 12V ～24VDC
2.最大電流：20mA
3.輸入頻率范圍：0～20KHz
4.輸出信號：0～20V矩形脈沖
5.使用溫度范圍：-40～＋125℃
6.螺紋規格：M16×1
7.齒輪與安裝要求
齒寬：≥10mm
齒長：≥6mm
齒高：≥3mm
齒間距：≥10mm
傳感器安裝方向標記應與齒盤中軸線平行。
傳感器端面部中心應對準齒頂中心安裝。
安裝間隙：推薦0.8～1.2 mm
訂貨代號： SZCB-03N（二組NPN輸出）
