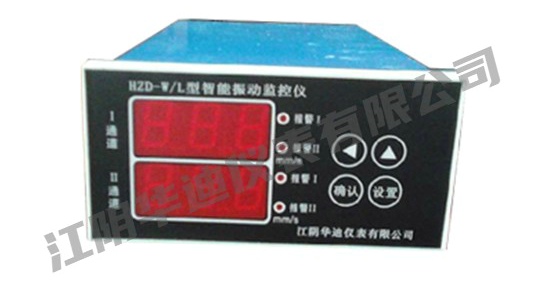

HZD-W/L型智能振動監控儀
振動監控儀
機殼振動監測儀,可測量機殼或者結構相對于自由空間的振動,即絕對振動,特
別適用于具有滾珠軸承的機器,在這種機器里軸的振動可較多地傳到機殼上,故該監測儀可配
接磁電式速度傳感器,對旋轉機械進行連續測量和保護,傳感器的安裝應特別注意,不會導致
傳感器振幅減低,以及頻率影響被改變或所產生的信號不能代表機器的真實振動,對于電機、
壓縮機、風機等需要測量大量振動點的情況,該監測儀尤其適用。
功能說明(智能型)
1、實現智能處理:報警Ⅰ值、Ⅱ值可通過面板按鍵任意設置
2、面板按鍵可調整量程值,無需電位器調整,方便現場調試
3、一分鐘不按操作鍵,可自行回到運行狀態
4、報警延時調整范圍0.1~3秒,以防止現場干擾引起誤報警
5、具有上、掉電檢測功能,同時切斷報警、停機輸出回路,能有效抑制儀表誤報警
6、后面板上有與振動幅度值成正比的電流輸出端子,供記錄輸出
電氣指標:
1、外接電源;220VAC 50Hz 0.5A
2、輸入
信號:接受一個ST系列磁電式速度傳感器的信號
靈敏度:20mV/mm/S±5%
頻響:10~300Hz
輸入阻抗:>100KΩ
3、量程:0~500μm(峰-峰值)
4、顯示
顯示方式:三位0.5英寸LED數字顯示
顯示精度:±1 %滿量程
光電管LED指示:報警Ⅰ值、報警Ⅱ值紅色LED
5、輸出
電流輸出:4~20mA 有源
輸出負載:≤500Ω
6、報警點設置
范圍:0~100%滿量程
精確度:±0.5%
7、繼電器
密封:環氧樹脂
節點容量:2A/220VAC或1A/28VDC
節點輸出:常開觸點
8、RS485通訊接口:用于參數編程組合
波特率:9.6K~38.4Kbps
環境指標:
溫度范圍
運行時:0℃~+65℃
儲存時:-30℃~+80℃
相對濕度:至95%,不冷凝
物理指標:
單/雙通道
外形尺寸:160×80×250mm
開孔尺寸:152+1×74+1 mm
重 量:2Kg
