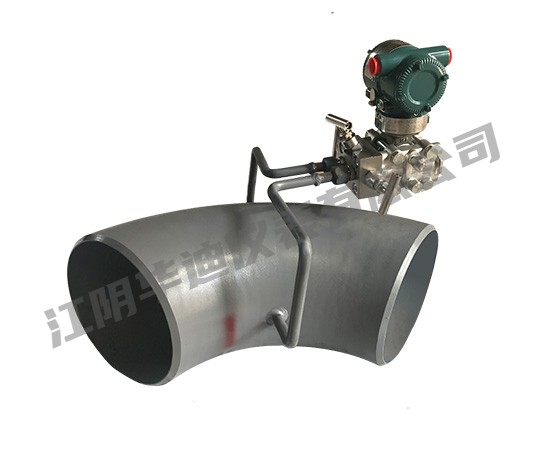

彎管流量計

2020-06-09



1、彎管流量計系統的組成與配置:

            彎管流量計的基本組成除彎管傳感器和二次儀表外,還需配置差壓變送器、壓力變送器、溫度組件及三閥組、盤式冷凝器、三通根閥、針閥、導壓管和信號線等配件。針對不同測量介質,選擇不同配置;

1.彎管傳感器、二次儀表、差壓變送器、三閥組、針閥、導壓管和信號線為系統必備組件。

2.壓力變送器和溫度組件要根據具體的測量對象決定。對于過熱蒸汽及其他氣體,當工作壓力、溫度波動較大時必須同時測量介質的溫度、壓力;對于飽和蒸汽,需加裝溫度組件或壓力變送器;對于水及其他液體,溫度變化較大時,只需加裝溫度組件,用來實現密度的實時補償,確保測量精度。

3.盤式冷凝器用于蒸汽測量中,取代傳統的冷凝罐,起到平衡液位作用。

4.三通根閥主要用于臟污的低溫氣體或液體測量,裝在彎管傳感器兩測,取代一次針閥,可以不停產處理堵塞問題。3.3、彎管傳感器管徑選擇:

3.3.1、彎管傳感器的管徑原則上與原管道管徑相同。

3.3.2、當發生管道管徑過大、流量過小,流速低于彎管流量計最小測量值時,需選擇較管道管徑小的彎管傳感器,縮徑加裝一定直管段后安裝在原管道上,具體彎管傳感器管徑選擇參考表1、表2。

3.3.3、在3.3.2中,如管道中流體的壓力損失要求很小時,要通過計算壓力損失情況,選擇適合的彎管傳感器管徑,同時選配高精度微差壓變送器,確保計量精度。

3.4、差壓變送器量程的選擇:

3.4.1、當介質的工況密度同表1或表2,根據管徑、流量選擇相應的推薦差壓量程即可。這里需要說明差壓量程選擇較小時,會產生流量超限;選擇較大時,會影響測量精度,但不會造成彎管流量計計算上的錯誤。(由于彎管傳感器的標準化,會造成刻度流量對應的差壓值為一個帶有小數的數值,如按這一數值選擇差壓變送器量程,會給維護工作帶來較大的麻煩,在這里,我們將差壓變送器量程取整,如表中所示,相應的二次儀表按照真實的測量差壓值計算流量,即保證了精度,又便于維護。)

3.4.2、工況參數變化后,差壓量程的計算:

當介質工況參數變化時,介質密度改變,表1、表2中的流量(T/h)、差壓(Pa)對應關系發生變化,需根據具體情況計算,以下舉例說明:

例:實際管道管徑500mm,彎管傳感器安裝狀態水平轉水平,測量介質為過熱蒸汽,最大流量120T/h,最小流量12T/h,工作溫度300℃,工作壓力0.9Mpa(絕對壓力)。

差壓變送器量程計算步驟如下:

①、由過熱蒸汽的工作溫度300℃,工作壓力0.9Mpa(絕對壓力),查得介質密度ρ工=3.348 Kg/m3

②、由表2中查得管徑500mm,流量120.1T/h,介質密度2Kg/m3,推薦差壓量程10000Pa,計算本例差壓量程=2/3.348*10000=5973Pa。

③、推薦差壓量程為6000Pa。

3.4.3、當彎管傳感器安裝狀態為水平轉垂直向下或垂直向上轉水平,測量介質為蒸汽時,正壓側取壓位置高于負壓側取壓位置,導壓管內的水位有一定的高差,會給測量帶來一個附加的壓力差,可以通過二次表內遷移消除影響,但是它會造成差壓變送器量程增大,增大量約為(D/√2)*9.8(Pa),在選擇差壓變送器量程時,需加上該值,取整即可。

2、彎管流量計定貨須知:

用戶通過上述了解,基本上可以正確的選型,但為了保證選型的準確性及設計的合理性,用戶在定貨時,需填寫下表,我們可以幫助用戶計算或者驗證計算結果的正確與否,避免不必要的麻煩。
