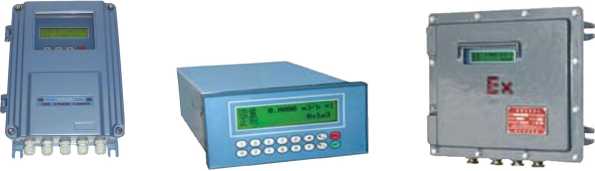

超聲波流量計
固定式超聲波流量計技術特點:
1、 測量精度:1%;
2、 工作電源:隔離8-36VDC或85-265VAC;
3、 功 耗:工作電流50mA(不連接鍵盤和蜂鳴器不響的條件下);
4、 可選輸出:1路標磚隔離RS485輸出;
1路隔離4-20mA或0-20mA輸出(有源、無源可選);
雙路隔離0CT輸出(0CT1脈沖寬度6-lOOOms之間可編程, 默認 200ms);
1路雙向串行外設通用接口,可以直接通過串聯的形式連 接多個諸如4-20mA模擬輸出板、頻率信號輸出板、熱敏 打印機、數據記錄儀等外部設備;
5、 可選輸入:三路4-20mA模擬輸入回路;
6、 顯 示:2X10漢字背光顯示器(中英文雙語可選擇);
7、 操 作:16按鍵或4按鍵窗口化操作;
8、 其它功能:自動記憶前512天,前128個月,前10年正負凈累積流 量自動記憶前30次上、斷電時間和流量并可實現自動或手動補加, 并可以通過MODBUS協議讀出;
9、 流量傳感器:外敷式、插入式和管段式;
測量精度:2級,滿足CJ128-2007《熱量表》標準;
工作電源:隔離DC8-36V或AC85-264V或3. 6V/19AH鋰電池;
溫度范圍:4-160°C;
溫差范圍:3_75°C;
環境等級:B級或C級;
可選輸出:1路標準隔離RS485輸出;
1路隔離4-20raA或0-20mA輸出;
雙路隔離OCT輸出(0CT1脈沖寬度6-lOOOms之間可編程,默 認 200ms);
1路雙向串行外設通用接口,可以直接通過串聯的形式連接多 個諸如4-20毫安模擬輸出板、頻率信號輸出板、熱敏打印機、 數據記錄儀等外部設備;
其他功能:自動記憶前512天,前128個月,前10年正負凈累積流量; 自動記憶前30次上、斷電時間和流量并可實現自動或手動補 加,并可以通過MODBUS協議讀出;
流量傳感器:外敷式、插入式和管段式;
溫度傳感器:PT100或PT1000鉆電阻
超聲波冷熱量表技術特點
工作電源:隔離DC8-36V或AC85-264V或3. 6V/19AH鋰電池;
溫度范圍:4-160°C;
溫差范圍:3_75°C;
環境等級:B級或C級;
可選輸出:1路標準隔離RS485輸出;
1路隔離4-20raA或0-20mA輸出;
雙路隔離OCT輸出(0CT1脈沖寬度6-lOOOms之間可編程,默 認 200ms);
1路雙向串行外設通用接口,可以直接通過串聯的形式連接多 個諸如4-20毫安模擬輸出板、頻率信號輸出板、熱敏打印機、 數據記錄儀等外部設備;
其他功能:自動記憶前512天,前128個月,前10年正負凈累積流量; 自動記憶前30次上、斷電時間和流量并可實現自動或手動補 加,并可以通過MODBUS協議讀出;
流量傳感器:外敷式、插入式和管段式;
溫度傳感器:PT100或PT1000鉆電阻操作與顯示
產品采用了窗口化軟件設計,所有輸入參數、一起設置和顯示測量結果統 一細分為100多個獨立的窗口表示,使用者通過“訪問”特定的窗口即可達到 輸入參數、修改設置或顯示測量結果的目的,窗口采用兩位數字(包括+號) 編號,從00?99,然后是+0、+1等。窗口號碼或稱窗口地址碼,表示特定的 含義。
窗口本身主要分為三種類型:
(1) 數據型,例如Mil, M12;
(2) 選擇項型,例如M14;
(3) 純顯示型,例如M01, M00。
訪問數據型窗口,可以查看對應參數。如果欲修改數值,可直接鍵入數值 鍵然后回車@,也可鍵入回車鍵@后,再鍵入數字鍵,然后再鍵入回車鍵
確認
訪問選擇型窗口,可以查看對應所選擇的選擇項。如果欲進行修改,必須 先鍵入回車鍵這時屏幕左邊將出現“〉”和閃動的光標,表示進入可修 改選擇狀態。使用者可使用@和?鍵移出所要的選擇項后,鍵入@鍵確 認;也可以直接輸入數字對應的選擇項,鍵入@鍵確認。
顯示型窗口只顯示供用戶瀏覽,不能修改。
16鍵鍵盤的操作與顯示
(1)?@和0鍵用于輸入數字或菜單號;
?鍵用于左退格或刪除左面字符;
©和(©用于進入上一級和下一級菜單,輸入數字時相當于正負號鍵;
其中“11”是管外徑參數窗口地址碼;
鍵,為回車鍵,也可稱為確認鍵,
用于“確認”已輸入數字或所選擇內容。另 一個功能是在輸入參數前按此鍵用于進入 “修改”狀態。
^具體操k詳見“快速輸入管道參數”電話:0510-86684775 傳真:0510-86684397 聯系人:翟亞清 手機:13771606749 地址:江陰市申港街道鎮澄路1298號 網址:iiparty.cn
