巴類均速管流量計

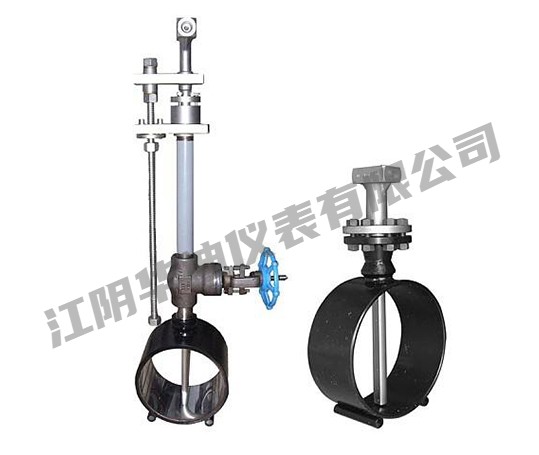

威力巴流量計
威力巴流量計(也稱威力巴測速管;簡稱測速管)是基于皮托管原理的截面為子彈頭形狀的多孔測速管。與差壓變送器、流量積算儀配套使用,可實現對圓管、矩形管道中的液體、氣體、蒸汽進行流量測量。由于其壓力損失小、安裝維修簡便、運行穩定可靠,特別適用大口徑管道。
特點:
1 威力巴流量計是由不銹鋼制成子彈頭截面的整體雙腔室結構的測速管。與其他測速管相比從根本上杜絕了正負壓腔室泄漏問題,保證了長期穩定性。
2 子彈頭截面的測速管受到的牽引力最小,流體與測速管的分離點固定不變,流量系數穩定不隨流體流速變化,測量精度高。
3 測速管的負壓取自子彈頭截面后端兩側流體分離點之前,較之其他背部取負壓的測速管,取壓口處沒有渦流存在,避免了被雜質堵塞。
4 子彈頭截面測速管前部的迎流面進行了粗糙處理,保證了低流速時的差壓信號的穩定;加之如上所述的負壓孔位置根除了渦街現象的影響,減小了信號噪聲,擴展了量程比。
5 測速管為插入式結構,重量輕,安裝拆卸方便,沒有易磨損的可動部件,安裝維護簡便。
6 上下游直管段的長度要求低,安裝在距彎頭后僅2倍直徑的地方,仍能輸出穩定的差壓。
7 測速管的不可恢復壓力損失僅占差壓的10%左右,遠遠小于孔板,隨著管徑增大其永久壓力損失可忽略不計,能源損耗少。
三 主要技術參數:
1 精度等級 0.5級 1.5級
2 工作壓力 ≤ 25 MPa
3 測量管徑 Ф40~Ф10000mm(特殊訂貨可協商)
4 工作溫度 ≤ 500℃
5 范圍 度 1 :10 –1:40 ( 配置兩臺差壓變送器 )
