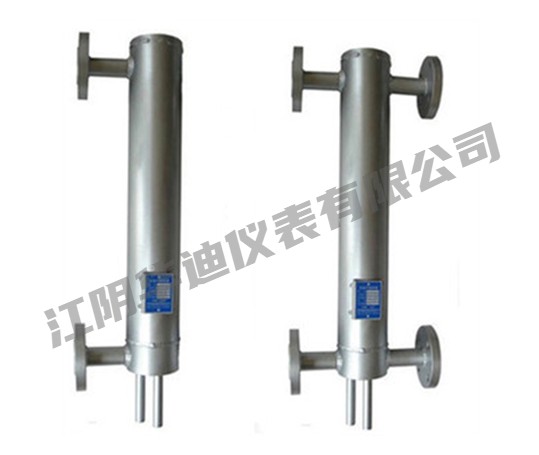

雙室平衡容器
2020-06-09
1.用途
FP型平衡容器是測量液位用的附件。測量低壓容器的液位時,采用FP-6.4A型單層平衡器,測量鍋爐水鼓水位時,應采用FP-6.4B型雙層平衡器。
2.作用原理

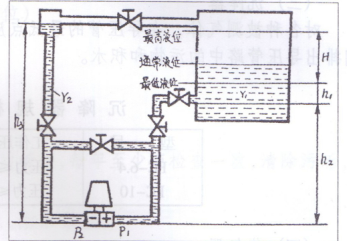

測量低壓容器的液位時,當容器內外溫差大,或氣相容易凝結成液體,就要采用FP-6.4A型單層平衡器進行測量(見圖1)。將平衡器中充灌隔離液,其重度為r2。
此時,變送器承受的壓差△P=(H+h1+h2)-r2h3=r1H-(r2h3-r1h1-r1h2)式中(r2h3-r1h1-r3h2)是不變值,變送器上的遷移彈簧可以將這個不變值平衡掉,于是變送器的輸出壓力一般與測量信號(H)的變化有關。
2.作用原理
.
